港口、海島、海域動態、海防遠程視頻監控系統
需求分析
海島、海域、遠程視頻監控及入侵報警系統方案針對內河島、海島、群島、無人島嶼、港口、碼頭及其周邊海域生態環境監控需求，主要使用超視距；大倍率、高變倍鏡頭；紅外熱成像；激光夜視；紅外測距；高清、透霧、晝夜、智能分析識別的高空瞭望多傳感器一體化監控設備，運用云臺控制、全天候智能化熱感應紅外熱成像監控、GIS地理信息系統及入侵檢測預警系統，建立海防監控、漁政管理和海洋災害天氣應急指揮為一體的視頻監控系統。實現對上所述環境等的智能監控和海陸間全天候衛星通信，實時掌握海島漁業船舶動態，在臺風災害天氣科學組織搜救，減少漁民傷亡和財產損失，提高漁船突發事件應急處置能力等，對我國近岸及其它開發活動海域的全覆蓋、高精度實時全動態監視監測。
隨著安全信息化發展，傳統的監控設備由于監控范圍小、解晰度低等問題已經不能滿足海島大面積安全管理的應用需求。近年來由于高解晰度成像器件的發展和大變倍鏡頭的應用，可以實現幾倍或幾十倍于傳統監控設備的觀察范圍并逐漸得到了用戶認可，并逐步開始應用于不同需求行業，如邊海防、海域動態管理、海上油田、漁政管理等。本公司借鑒國外先進技術，研制的遠距離監控系統具有全天候、跟蹤速度快、覆蓋面廣、作用距離遠、圖像穩定清晰的特點，能為港口、海島、海域，海防海面區安全防范提供裝備技術上的強力支持。
海域遠程視頻監控及入侵報警系統是利用現代化的信息技術手段對海島及周圍海域實時安全情況進行監視管理和取證的重要途徑，系統建設工作具有四方面重要意義：
①是海域安全監控系統建設將對海域的安全管理起到積極的輔助作用；
②是海域安全監控系統的使用能夠有效減輕海域安全管理的勞動強度，實現全天候安全值班；
③是海域監控工程的實施將推進我國現代海洋建設，進一步提升港口，邊防管理設施現代化水平；
④是海域監控工程項目實施成功，將起到良好的示范作用，引導各海洋漁業，邊防、港口行政主管部門加強裝備力度提供有效的解決方案。
方案特點
該系統可以根據用戶的要求，靈活選配多種規格的光學鏡頭、可見光攝像機、紅外熱成像攝像機、主動激光照明器。系統具有如下特點：
①組合使用多種主、被動光學傳感器，無論是在晴朗的白天或霧天，都能有效發現、捕獲目標；實現晝夜可視化監控。
②可見光攝像具有連續變焦、自動聚焦功能，用于目標細致觀察；
③ 夜間完全不可見的情況下，紅外熱成像對人物輪廓、船舶外貌能識別成像。
④攝像系統采用紅外透霧技術，在霧天可透霧成像；
⑤ 采用先進的云臺內部齒輪箱傳動機構，提升防風、抗震性能，圖像穩定清晰；
⑥采用一體化結構設計，增加穩定性，提升抗震/抗風能力。標準化、模塊化設計技術，擴展性好，維修方便；
⑦ 采用“三防”、密封設計技術，利于海域惡劣環境長期使用；
⑧無人值守，自動掃描、預置巡航等功能；

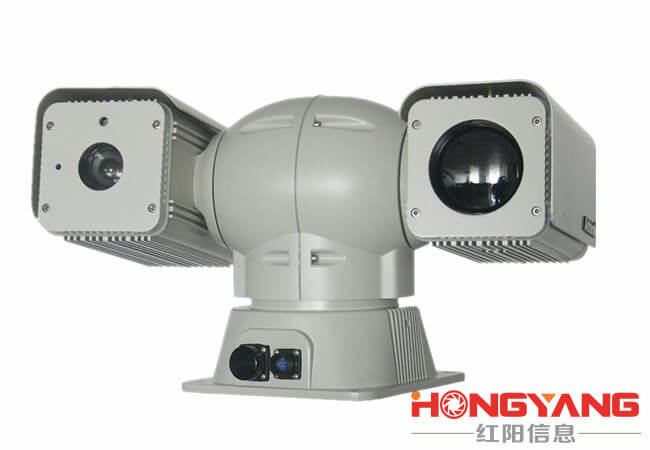

產品圖片
方案設備一
雙光譜熱成像一體化攝像機（HY-DSL/100I100）
1.攝像機性能概述：
光學特性：自動后焦調整（ABF）；120dB光學寬動態，滿足高反差場景監控需求
光學透霧技術，透霧性能更高；低照度監控。
編碼特性：支持1080P/60fps，運動圖像更流暢；AAC-LC寬頻音頻編碼，高清晰音質；先進的High Profile 級H.264編碼算法，編碼壓縮效率更高；三流套餐能力，滿足不同帶寬及幀率的實時流、存儲流需求。
區域增強(ROI)功能，提高低帶寬網絡環境下重點區域圖像質量；9:16走廊模式，縱向場景下有效監控區域提升一倍；定制化OSD，提供多種內容樣式的自定義效果
網絡特性：同時提供以太網電口和SFP光口，并支持光電串接；網絡自適應，丟包環境下提供有效監控。
UNP技術，解決公私網NAT穿越；雙路iSCSI數據塊直存；
品質結構：寬溫設計，溫度范圍-20℃~60℃；寬壓保護，容忍電壓波動±25%；網口6KV防浪涌設計
1) 1/2.8 inch逐行掃描200萬像素CMOS圖像傳感器。
2) 照度要求：0.03lux (F1.2，50IRE，彩色)0.01lux (F1.2，50IRE，黑白)
3) 紅外燈源檢測功能啟動可避免攝像機濾片來回切換問題
4) 智能背光補償：非中心和移動的物體亦能清晰顯現
5) ICR自動彩轉黑功能，可提供感度和清晰度
6) 帶有RJ45接口，能通過RS-485通信協議進行遠程監控管理
7) 強光抑制功能，有效解決強光對成像的影響
8) 機械式切換紅外線濾鏡，保證夜間超高靈敏度的紅外線吸收能力；
9) 菜單式OSD調節功能能讓設置變得更容易
2．技術參數：
成像器件 1/2.8 inch逐行掃描200萬像素CMOS圖像傳感器
最大圖像像素：080P(1920*1080)最大60幀/秒
最低照度 0.03lux (F1.2，50IRE，彩色)；0.01lux (F1.2，50IRE，黑白)
日夜模式 自動紅外濾片切換彩轉黑
光圈控制 DC/Video
增益控制 Auto Gain Control
控制模式：RS485/RS422控制模式；
協議模式：L2TP、IPv4、IGMP、ICMP、ARP、TCP、UDP、DHCP、PPPoE、RTP、RTSP、DNS、DDNS、NTP、FTP、UPnP、HTTP、SNMP、SIP等
信噪比 DNC 52dB
自動黑電平 ON/OFF
背光補償 ON/OFF
自動曝光 PAL:1/50-1/100,000sec (NTSC 1/60~1/100,000sec)
手動曝光 /50,1/100,1/120,1/250,1/500,1/1000,1/2000,1/5000,1/10000sec
伽碼參數 0.45
白平衡 ATUO;Manual
同步系統 Internal/external/line-lock
視頻輸出 Composite output 1.0V(P-P)75Ω
鏡頭安裝方式 C/CS
電源輸入 DC 12V/AC 24V OR AC85V~265V
2.長焦距高清透霧鏡頭:
分辨率：高分辨率，百萬像素
最大光圈：F2.8
焦距：16.6-1000mm
聚焦方式：全程自動聚焦，亦可手動聚焦
預置位：利用預置位功能，可把ZOOM、FOCUS記憶在任意一點；
接口方式：C接口
控制模式：485控制
聚焦方式：全程一鍵觸發式自動聚焦，亦可電動控制
最小物距：10米
日夜修正功能：ED鏡片修正色差400-1000nm,保持彩色、夜視黑白圖像清晰；
特征：視頻自動光圈，預置位功能
3.遠紅外熱成像攝像機
采用高靈敏度遠紅外熱成像系統，具有良好的技術支持、配套改進能力。產品具有超高的溫度分辨率，高靈敏度和高性能的熱成像系統。滿足對各種高精度要求的夜間管擦汗、識別、跟蹤、分析等要求。
探 測 器：非制冷微測輻射成像探測器
光譜范圍：17μm
分辨率：640×480
焦距：100 mm。
電子變焦: 2X、4X、8X電子數字變焦
圖像處理:自動增益控制(AGC),數字圖像細節增強 (DDE)技術
視頻輸出: NTSC 或PAL復合視頻信號
4.云臺：重載數字變速云臺
技術參數要求：
結構特征：一體化結構設計
防護等級：IP66
水平轉速：0.01°/秒～55°/S
垂直轉速：0.01°/秒～30°/S
水平旋轉角度：0～360°連續旋轉，真正實現無死角
垂直旋轉角度：-45°～+45°
鏡頭控制：云臺配置鏡頭預置控制
通訊協議：行業 V0.0,V1.0,Pelco-P,Pelco-D
波特率：2,400/4,800/9,600/19,200 bps
通訊方式：RS422，RS485
預置位：可設置255個預置位
自動掃描：8條
自動巡航：8條
蘋果皮功能：OSD菜單下，所有協議均具備8條
360度步進掃描：OSD菜單下，所有協議均具備8條
守望位預置功能：可設1個預置位或1條自動巡航路線或1條自動線掃路線, 僅限行業V0.0, OSD菜單具備此功能
抗風能力：臺風環境下不損壞
特殊功能：內置解碼器，具有水平、垂直角度回饋功能，定位精度0.01度。
外形結構針對海域環境監控的野外環境專門設計，控制電路可插拔
5.護罩：高密度恒溫防護罩
技術參數要求：
防護等級：IP66防護等級
抗風能力：臺風環境下不損壞（風速20m/s以下正常工作，風速30m/s 以下不受損壞）
視窗：光學鍍紅外增透膜玻璃，視頻穿透力強，防護罩玻璃不會影響成像效果；紅外成像為鍺材質；
自動控溫設計，在低溫環境下自動加熱、高溫環境自動打開散熱風扇，保持護罩內處于溫度適于系統工作環境；
自動溫控范圍：加熱器：開0℃±5℃；關10℃±5℃ ；風扇：開30℃±5℃；關20℃±5℃
機體結構：鋁合金材質保護強度大并有利于散熱 ；
電纜接入：底部防水航空插座
輸入電壓：220VAC,50/60Hz
主體：一體化結構、雙視窗設計，鋁合金材質
工作環境：室外IP66防護“三防”標準
方案設備二
雙光譜熱成像一體化攝像機（HY-DSL/62I75）
1.攝像機性能概述：
光學特性：自動后焦調整（ABF）；120dB光學寬動態，滿足高反差場景監控需求
光學透霧技術，透霧性能更高；低照度監控。
編碼特性：支持1080P/60fps，運動圖像更流暢；AAC-LC寬頻音頻編碼，高清晰音質；先進的High Profile 級H.264編碼算法，編碼壓縮效率更高；三流套餐能力，滿足不同帶寬及幀率的實時流、存儲流需求。
區域增強(ROI)功能，提高低帶寬網絡環境下重點區域圖像質量；9:16走廊模式，縱向場景下有效監控區域提升一倍；定制化OSD，提供多種內容樣式的自定義效果
網絡特性：同時提供以太網電口和SFP光口，并支持光電串接；網絡自適應，丟包環境下提供有效監控。
UNP技術，解決公私網NAT穿越；雙路iSCSI數據塊直存；
品質結構：寬溫設計，溫度范圍-20℃~60℃；寬壓保護，容忍電壓波動±25%；網口6KV防浪涌設計
1) 1/2.8 inch逐行掃描200萬像素CMOS圖像傳感器。
2) 照度要求：0.03lux (F1.2，50IRE，彩色)0.01lux (F1.2，50IRE，黑白)
3) 紅外燈源檢測功能啟動可避免攝像機濾片來回切換問題
4) 智能背光補償：非中心和移動的物體亦能清晰顯現
5) ICR自動彩轉黑功能，可提供感度和清晰度
6) 帶有RJ45接口，能通過RS-485通信協議進行遠程監控管理
7) 強光抑制功能，有效解決強光對成像的影響
8) 機械式切換紅外線濾鏡，保證夜間超高靈敏度的紅外線吸收能力；
9) 菜單式OSD調節功能能讓設置變得更容易
2．技術參數：
成像器件 1/2.8 inch逐行掃描200萬像素CMOS圖像傳感器
最大圖像像素：080P(1920*1080)最大60幀/秒
最低照度 0.03lux (F1.2，50IRE，彩色)；0.01lux (F1.2，50IRE，黑白)
日夜模式 自動紅外濾片切換彩轉黑
光圈控制 DC/Video
增益控制 Auto Gain Control
控制模式：RS485/RS422控制模式；
協議模式：L2TP、IPv4、IGMP、ICMP、ARP、TCP、UDP、DHCP、PPPoE、RTP、RTSP、DNS、DDNS、NTP、FTP、UPnP、HTTP、SNMP、SIP等
信噪比 DNC 52dB
自動黑電平 ON/OFF
背光補償 ON/OFF
自動曝光 PAL:1/50-1/100,000sec (NTSC 1/60~1/100,000sec)
手動曝光 /50,1/100,1/120,1/250,1/500,1/1000,1/2000,1/5000,1/10000sec
伽碼參數 0.45
白平衡 ATUO;Manual
同步系統 Internal/external/line-lock
視頻輸出 Composite output 1.0V(P-P)75Ω
鏡頭安裝方式 C/CS
電源輸入 DC 12V/AC 24V OR AC85V~265V
2.長焦距高清透霧鏡頭:
分辨率：高分辨率，百萬像素
最大光圈：F4.5
焦距：12.5-775mm
聚焦方式：全程自動聚焦，亦可手動聚焦
預置位：利用預置位功能，可把ZOOM、FOCUS記憶在任意一點；
接口方式：C接口
控制模式：485控制
聚焦方式：全程一鍵觸發式自動聚焦，亦可電動控制
最小物距：6米
日夜修正功能：ED鏡片修正色差400-1000nm,保持彩色、夜視黑白圖像清晰；
特征：視頻自動光圈，預置位功能
3.遠紅外熱成像攝像機
采用高靈敏度遠紅外熱成像系統，具有良好的技術支持、配套改進能力。產品具有超高的溫度分辨率，高靈敏度和高性能的熱成像系統。滿足對各種高精度要求的夜間管擦汗、識別、跟蹤、分析等要求。
探 測 器：非制冷微測輻射成像探測器
光譜范圍：17μm
分辨率：384×288
焦距：75 mm。
電子變焦: 2X、4X、8X電子數字變焦
圖像處理:自動增益控制(AGC),數字圖像細節增強 (DDE)技術
視頻輸出: NTSC 或PAL復合視頻信號
4.云臺：重載數字變速云臺
技術參數要求：
結構特征：一體化結構設計
防護等級：IP66
水平轉速：0.01°/秒～55°/S
垂直轉速：0.01°/秒～30°/S
水平旋轉角度：0～360°連續旋轉，真正實現無死角
垂直旋轉角度：-45°～+45°
鏡頭控制：云臺配置鏡頭預置控制
通訊協議：行業 V0.0,V1.0,Pelco-P,Pelco-D
波特率：2,400/4,800/9,600/19,200 bps
通訊方式：RS422，RS485
預置位：可設置255個預置位
自動掃描：8條
自動巡航：8條
蘋果皮功能：OSD菜單下，所有協議均具備8條
360度步進掃描：OSD菜單下，所有協議均具備8條
守望位預置功能：可設1個預置位或1條自動巡航路線或1條自動線掃路線, 僅限行業V0.0, OSD菜單具備此功能
抗風能力：臺風環境下不損壞
特殊功能：內置解碼器，具有水平、垂直角度回饋功能，定位精度0.01度。
外形結構針對海域環境監控的野外環境專門設計，控制電路可插拔
5.護罩：高密度恒溫防護罩
技術參數要求：
防護等級：IP66防護等級
抗風能力：臺風環境下不損壞（風速20m/s以下正常工作，風速30m/s 以下不受損壞）
視窗：光學鍍紅外增透膜玻璃，視頻穿透力強，防護罩玻璃不會影響成像效果；紅外成像為鍺材質；
自動控溫設計，在低溫環境下自動加熱、高溫環境自動打開散熱風扇，保持護罩內處于溫度適于系統工作環境；
自動溫控范圍：加熱器：開0℃±5℃；關10℃±5℃ ；風扇：開30℃±5℃；關20℃±5℃
機體結構：鋁合金材質保護強度大并有利于散熱 ；
電纜接入：底部防水航空插座
輸入電壓：220VAC,50/60Hz
主體：一體化結構、雙視窗設計，鋁合金材質
工作環境：室外IP66防護“三防”標準
